Производство крановых канатных и обводных блоков по ОСТ 24.191.05-82

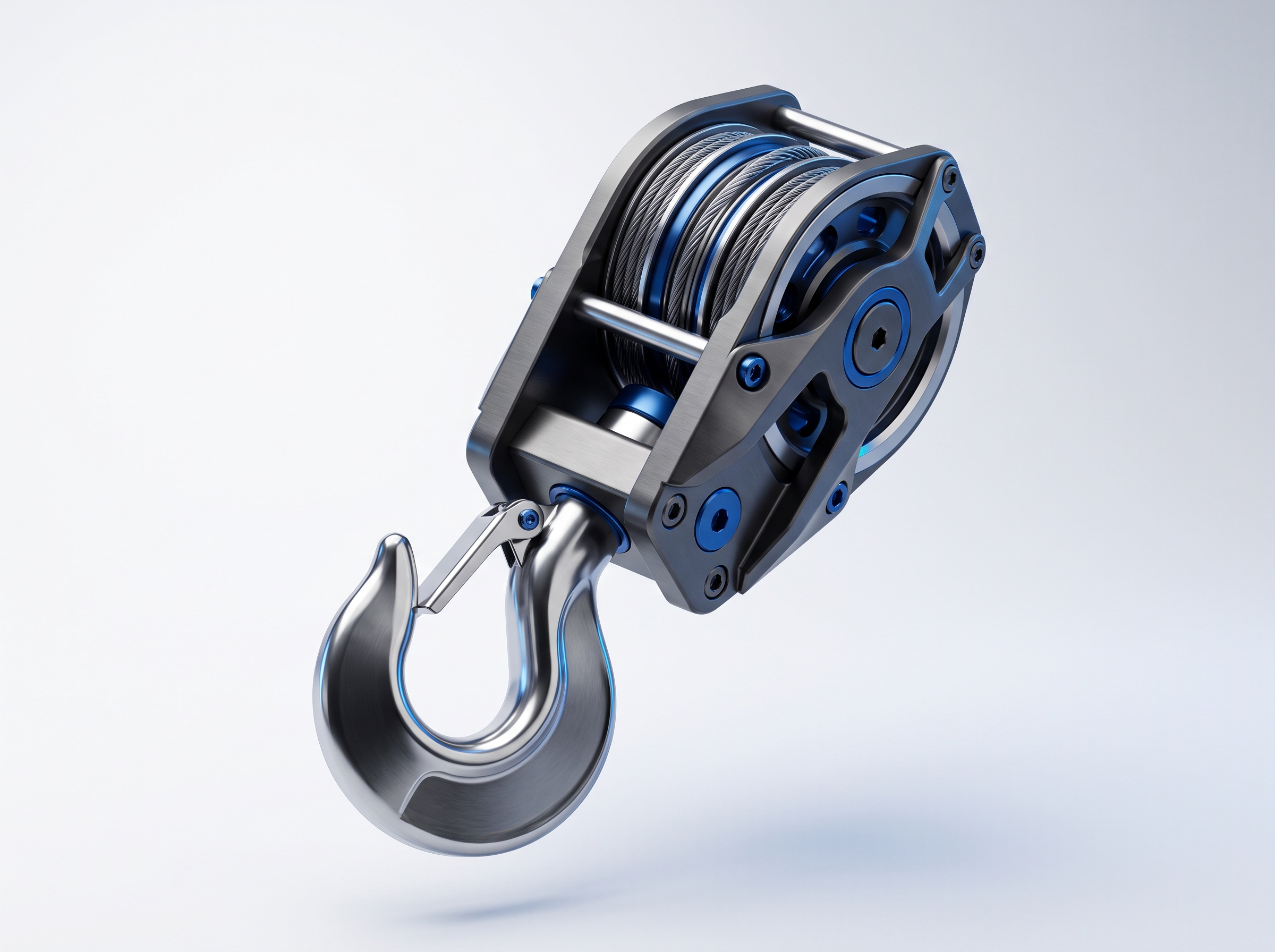

Завод «Металл Строй» производит подвижные и неподвижные канатные блоки полиспаста, обводные, отклоняющие и уравнительные блоки диаметром от 200 до 1000 мм для мостовых, козловых, башенных кранов и тяжелых грузоподъемных лебедок. Изделия поставляются в виде механически обработанных заготовок либо в сборе с запрессованными сферическими роликоподшипниками, стопорными кольцами и дистанционными втулками.
Точный радиус ручья
Проточка радиусного профиля канавки строго по ОСТ 24.191.05-82 под диаметр каната от 8 до 42 мм с углом раскрытия 35°–45° предотвращает защемление и преждевременный обрыв проволок каната.
Сталь 25Л и поковки 40Х
Применение стального литья 25Л/35Л без газовых раковин и усадочных пор, сертифицированных поковок 40Х с УЗК, а также модифицированного чугуна СЧ20 для легких режимов работы.
Закалка ручья ТВЧ
Высокочастотная закалка рабочей поверхности ручья до твердости 300–350 HB на глубину 3–5 мм повышает ресурс блока в 3 раза при интенсивной работе крана в металлургических и складских цехах.
Технические характеристики и размерный ряд крановых блоков
| Диаметр блока по ручью (D) | Диаметр каната (d) | Тип подшипников | Материал заготовки | Твердость ручья |
|---|---|---|---|---|
| Блок Ø 200 – 250 мм | 8.0 – 14.0 мм | Радиальные шариковые (серии 200, 300) | Сталь 25Л, СЧ20 | 280 ... 320 HB (ТВЧ) |
| Блок Ø 320 – 400 мм | 12.0 – 19.5 мм | Сферические роликовые (ГОСТ 5721-75) | Сталь 25Л, Сталь 40Х | 300 ... 340 HB (ТВЧ) |
| Блок Ø 500 – 630 мм | 16.5 – 28.0 мм | Двухрядные сферические роликовые | Сталь 25Л, Сталь 40Х (поковка) | 320 ... 350 HB (ТВЧ) |
| Блок Ø 710 – 800 мм | 22.0 – 36.0 мм | Роликоподшипники повышенной грузоподъемности | Сталь 35Л, поковка IV группы | 320 ... 360 HB (ТВЧ) |
| Блок Ø 900 – 1 000 мм | 28.0 – 42.0 мм | Специальные подшипниковые узлы | Кованая сталь 40Х с 100% УЗК | 320 ... 380 HB (ТВЧ) |
Технологический регламент изготовления
- 01
Входной контроль и дефектоскопия металла:Ультразвуковой контроль поковок и инструментальная рентген-дефектоскопия отливок для отбраковки скрытых раковин в зоне проточки ручья.
- 02
Токарная ЧПУ обработка:Черновое и чистовое точение наружного профиля, профильная проточка радиусного ручья и расточка ступицы под подшипники по квалитету H7.
- 03
Индукционная термообработка ТВЧ:Контурная поверхностная закалка ручья с контролируемым спрейерным охлаждением, сохраняющая вязкость диска и ступицы блока.
- 04
Статическая балансировка и паспортизация:Проверка радиального и осевого биения ручья, балансировка для исключения вибраций каната при высоких скоростях намотки, маркировка и выдача паспорта ОТК.
Изготовление сварных и облегченных блоков по чертежам заказчика
Для уменьшения массы грузовой тележки и стреловых систем завод изготавливает сварные облегченные блоки из листовой стали 09Г2С с трубчатой ступицей и ребрами жесткости. Также производим блоки полиспаста для башенных и стреловых кранов иностранного производства (Liebherr, Potain, Demag, Terex) по посадочным местам и образцам изношенных деталей.
